Углы установки колес

Подвеска

Развал

Угол продольного наклона оси поворота

Схождение

Угол поворота рулевого колеса

Угол упора

Передние

-0,55° ± 0,75°

2,18° ± 0,73°

0,1° ± 0,08°

0,0° ± 2,5°

-

Задние

-0,35° ± 0,5°

-

0,09° ± 0,1°

-

0,0° ± 0,15°

Примечание: Приведенные выше технические характеристики относятся к углам установки колес автомобиля в полностью заправленном и оборудованном состоянии.

Различия углов установки между передними и задними колесами

Программа

Передние

Задние

Развал

1,05° макс.

0,85° макс.

Угол продольного наклона оси поворота

2,91° макс.

-

Сходимость

0,18° макс.

0,19° макс.


Регулировка развала передних колес

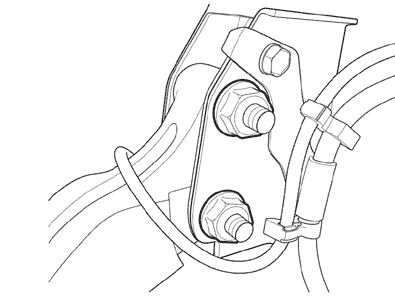

Открутить болты крепления стойки к поворотному кулаку. Гайки и болты утилизировать.



Если стойка не дорабатывалась ранее, то необходимо выполнить следующее:

  • Отсоединить стойку от поворотного кулака.

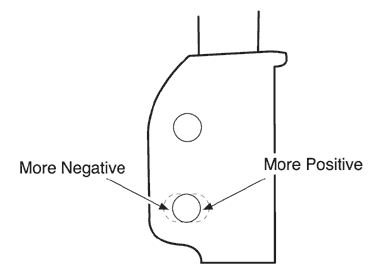

  • При увеличении отрицательного развала, рассверлить с внешней части нижнего отверстия стойки.
  • При уменьшении отрицательного развала, рассверлить с внутренней части нижнего отверстия стойки.



Установить новую стойку в поворотный кулак на болты и гайки, не затягивая их при этом.



Отрегулировать развал для соответствия техническим требованиям, перемещая верхнюю часть покрышки вовнутрь и наружу, если необходимо.


Затянуть болты крепления стойки к поворотному кулаку.
