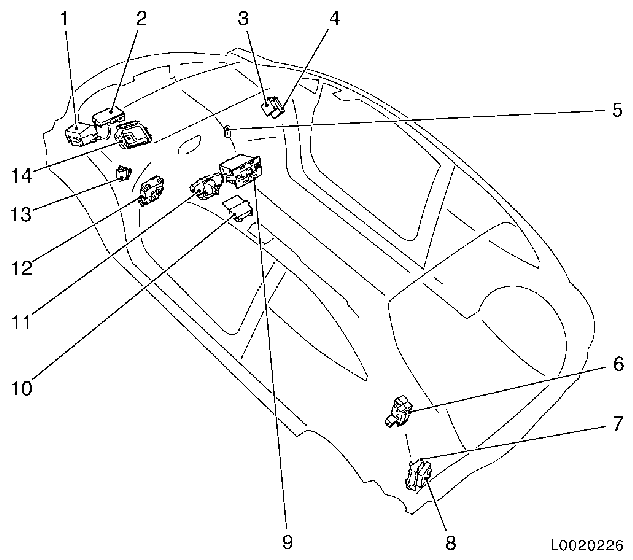

Обзор контроллеров

Позиция

Обозначение

Пояснение

1

Front Zone Module (FZM)

Контроллер моторного отсека

2

Body Distribution Unit (BDU)

Коробка реле и предохранителей

3

Universal Handsfree Phone (UHP)

Контроллер блока телефона

4

Digital Audio Broadcast (DAB)

Цифровое радиовещание

5

Electrical Heater System (EHS)

Электрический дополнительный обогреватель

6

Body Electrical Center (BEC)

Коробка реле и предохранителей

7

Flex Fix System (FFS)

Система Flex Fix

8

Parking Assistance System (PAM)

Контроллер системы облегчения парковки

9

Entertainment Head Unit (EHU)

Главный блок аудиосистемы

10

Sensing and Diagnostic Module (SDM)

Контроллер подушек безопасности

11

Column Switch Module (CSM)

Блок выключателей рулевой колонки

12

Body Control Module (BCM)

Контроллер кузова

13

Advanced Forward Lighting (AFL)

Система адаптивного света фар (поворотный свет)

14

Engine Control Module (ECM)

Контроллер управления двигателем
